MONTAGE et INSTALLATION d'un Baby‐Foot B90 Club BONZINI

Le montage d'un baby‐foot nécessite au moins deux personnes adultes et s'effectue en 20 à 30 minutes.

Le baby‐foot vous est livré "pré‐monté" d’usine, tous les éléments sont assemblés par les ébénistes et les ajusteurs de la société BONZINI.

Les joueurs sont fixés aux barres suivant un calepinage très précis. Il ne vous restera à effectuer que le montage des pieds.

Le montage consiste simplement à assembler les différents éléments les uns avec les autres.

En premier vérifier le contenu du colis

Le baby‐foot est livré avec :

  • Le corps : les barres de joueurs sont installées.
  • Les pieds : chaque jeu de pied comprend 2 pieds et 1 traverse.
  • La visserie : 8 boulons et 8 rondelles qui serviront à fixer les pieds sur le baby‐foot.
  • Les 6 balles (préciser lors de votre commande votre préférence liège ou plastique et la couleur)Préparation de la visserie

Préparez les boulons et rondelles.

Pièce nécessaire au montage d'un baby-foot Bonzini

Montage des pieds

Monter les 2 paires de pieds en glissant les traverses dans les échancrures prévues.

Attention bien vérifié l’angle de coupe de la traverse qui doit se trouver dans le même plan de le biseau des pieds.

Montage des pieds d'un babyfoot Bonzini

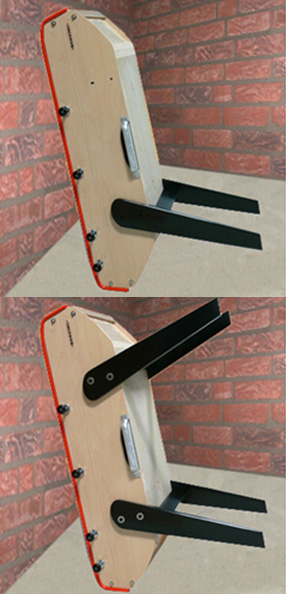

Fixation des pieds

Mettez le baby‐foot debout, en appui contre un mur en prenant soin de mettre une protection sous le baby‐foot pour ne pas l’abimer. (morceau de moquette ou tapis, etc.)

Fixer le premier jeu de pied.

Positionnez les boulons les un après les autres : vissez les à la main, aussi loin que possible. (ne pas utiliser de clé sur au moins 5 tours, il peut s’avérer que des gouttes de vernis rendent difficile le serrage)

Terminez le vissage avec une clé de 17 à tube de préférence mais ne PAS serrer à fond !!

Fixez le second jeu de pied

Procédez de la même façon pour le second jeu de pied.

Lorsque les 4 pieds sont fixés sur le coffre (sans serrage maximal), vous pouvez mettre le baby‐foot debout sur ses 4 pieds à l’endroit où vous souhaitez le placer puis serrer les boulons modérément en respectant l'ordre suivant le 1 puis le 3 (le 3 est diamétralement opposé au 1) et le 2 puis le 4. Enfin, serrer les tous fortement toujours dans l'ordre 1/3 et 1/4.

Il suffit ensuite de tirer chacune des barres du baby‐foot afin de déplacer les bagues en polyuréthane contre les joueurs pour les débloquer.

Vous pouvez alors profitez pleinement de votre baby‐foot.

PS : Tous les 3 mois, il faudra resserrer tous les boulons de caisse, de pieds, les joueurs et toutes les vis de poignées
